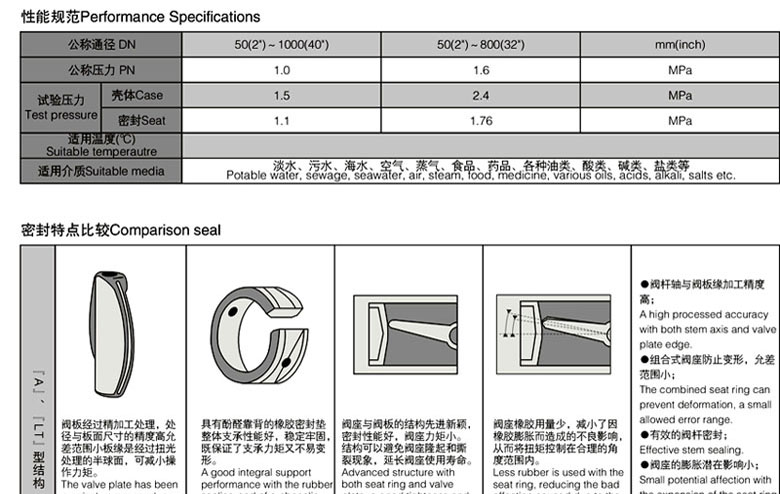

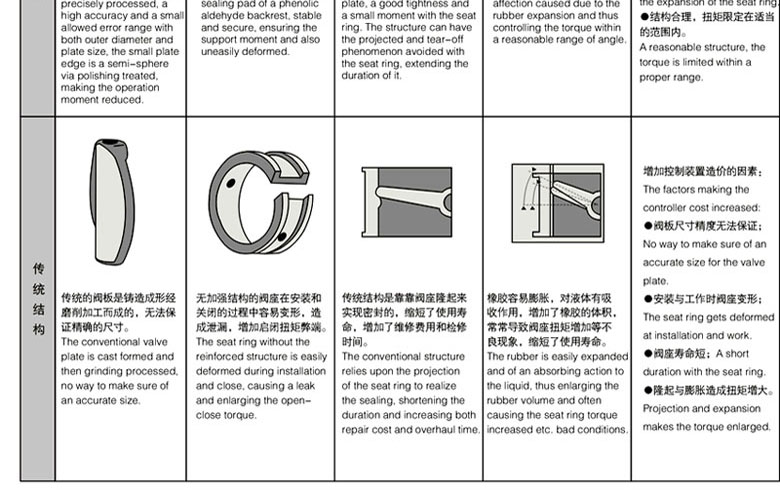

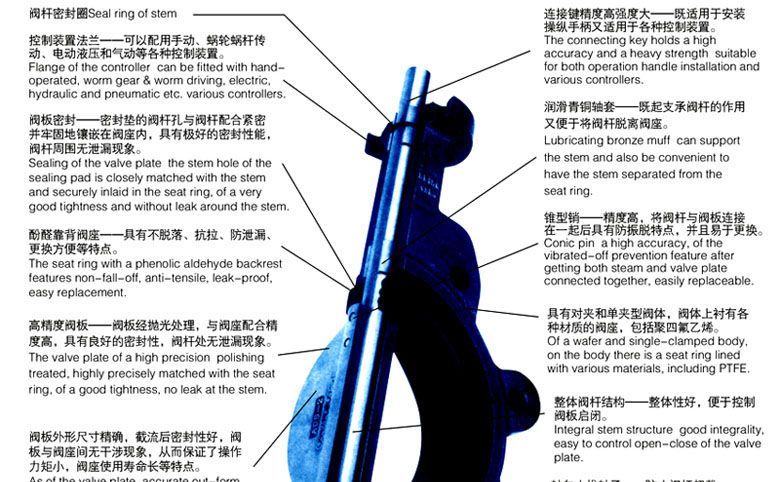

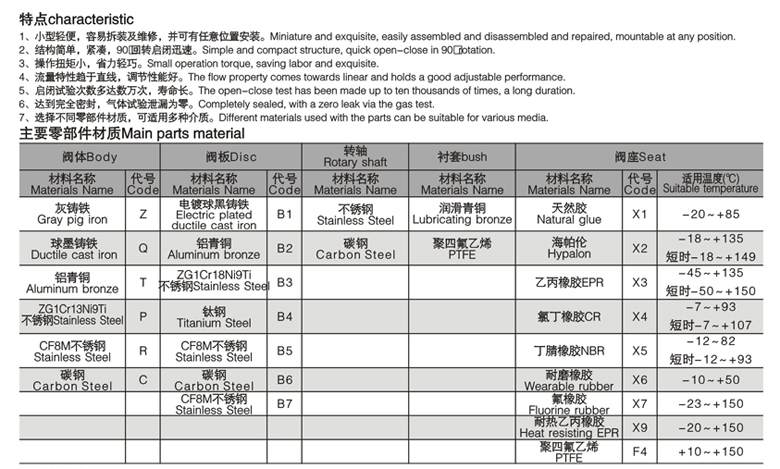

PN1.0/PN1.6MPa

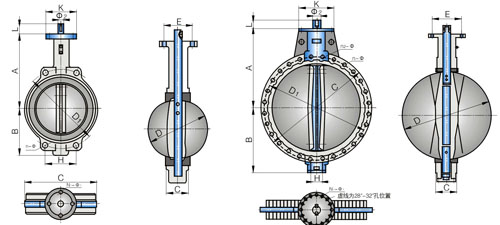

規格		尺寸 (am)														重量 (kg)
mm	inch	A	B	C	D	L	H	D1	N-Φ	K	E	N1-Φ1	Φ 2	G	n2-M
50	2	161	80	42	52.9	32	84.84	120	4-23	77	57.15	4-6.7	12.6	118	-	2.5
65	25	175	89	44.7	64.5	32	96.2	1362	4-265	77	57.15	4-6.7	12.6	137	-	3.2
80	3	181	95	45.2	78.8	32	61.23	160	8-18	77	57.15	4-6.7	12.6	143	-	3.6
100	4	200	114	52.1	10.4	32	70.80	185	4-245	92	69.85	4-10.3	15.77	156	-	4.9
125	5	213	127	54.4	123.3	32	82.28	215	4-23	92	69.85	4-10.3	18.92	190	-	7
150	6	226	139	55.8	155.6	32	91.08	238	4-25	92	69.85	4-10.3	18.92	212	-	7.8
200	8	260	175	60.6	202.5	45	112.89 76.35	295	4-25 4-23	115	88.9	4-14.3	22.1	268	-	13.2
250	10	292	203	65.6	250.5	45	92.40	357	4-29	115	88.9	4-14.3	28.45	325	-	19.2
300	12	337	242	76.9	301.6	45	105.34	407	4-29	140	107.95	4-14.3	31.6	403	-	32.5
350	14	368	267	76.5	333.3	45	91.11	467	4-30	140	107.95	4-14.3	31.6	436	-	41.3
400	16	400	309	86.5	389.6	512 72	100.47 102.42	515 525	4-26 4-30	197	158.75	4-20.6	33.15	488	-	61
450	18	422	328	105.6	440.51	512 72	88.39 91.51	565 585	4-26 4-30	197	158.75	4-20.6	38	539	-	79
500	20	480	361	131.8	491.5	642 82	96.99 101.68	620 650	4-26 4-33	197	158.75	4-20.6	41.15	593	-	128
600	24	562	459	152	592.5	702 82	113.42 120.46	725 770	4-30 4-36	276	215.9	4-22.2	50.65	816	-	188
700	28	624	520	163	695	6682	109.65	840	4-30 4-36	300	254	8-18	55 6335	895	4-M33	284
800	32	672	591	188	794.7	66 82	124	950	4-33 4-39	300	254	8-18	55 63.35	1015		368
900	36	720	656	203	864.7	118	117.57	1050	24-33	300	254	8-18	75	1115	4-M30	713
1000	40	800	721	216	965	142	129.89	1160	24-36	300	254	8-18	85	1230	4-M33	864

注：DN50(2")～800(32")“A”型蝶閥分別適用于PN1.0/PN1.6MPa二種壓力級，表中每格有兩個

尺寸的分別表示PN1.0/PN1.6MPa二種壓力級連接尺寸。與閥門連

接的管法蘭連接尺寸參照法蘭連接尺寸表(圖一)。蝶閥上法蘭可通用于手動、蝸輪蝸桿傳動、電動、

氣動等。

表中DN50(2")～500(20")中D1和n-Φ尺寸為蝶閥本身安裝定位尺寸，其中DN50(2")～350

(14")的D1和n-Φ尺寸包容GB9112-99，DIN2501(德國), BS4504(英國)，ISO2084、

ISO2531(國際標準)，BS10-E(英國)，ANSI1259(美國)等法蘭連接標準。DN400(16")～500

(20")包容GB9112-88、DIN2501、ISO2084、BS4504法蘭連接標準。

N1.0/PN1.6MPa

規格		尺寸 (mm)													重量 (kg)
mm	inch	A	B	C	D	L	H	D1	N-M	K	E	N1- Φ 1	Φ 2	G
50	2	161	80	42	52.9	32	88.38	120	4-M16	77	57.15	4-6.7	12.6	118	3.8
65	2.5	175	89	44.7	64.5	32	102.54	136.2	4-M16	77	57.15	4-6.7	12.6	137	4.2
80	3	181	95	45.2	78.8	32	61.23	160	8-M16	77	57.15	4-6.7	12.6	178	4.7
100	4	200	114	52.1	104	32	68.88	185	8-M16	92	69.85	4-10.3	15.77	206	9.0
125	5	213	127	54.4	123.3	32	80.36	215	8-M16	92	69.85	4-10.3	18.92	238	10.9
150	6	226	139	55.8	155.6	32	91.84	238	8-M20	92	69.85	4-10.3	18.92	266	14.2
200	8	260	175	60.6	202.5	45	92.40	295	12-M20 12-M24	115	88.9	4-14.3	22.1	329	18.2
250	10	292	203	65.6	250.5	45	105.34	357	12-M20 12-M24	115	88.9	4-14.3	28.45	393	26.8
300	12	337	242	76.9	301.6	45	91.11	407	12-M20 12-M24	140	107.95	4-14.3	31.6	462	40
350	14	368	267	76.5	333.7	45	112.89 76.35	467	12-M20 12-M24	140	107.95	4-14.3	31.6	515	56
400	16	400	309	86.5	390.1	51.2 72	100.47 102.42	515 525	16-M24 16-M27	197	158.75	4-20.6	33.15	579	96
450	18	422	328	105.6	441.2	51.2 72	88.39 91.51	565 585	16-M24 16-M27	197	158.75	4-20.6	38	627	122
500	20	480	361	131.8	491.5	64.2 82	96.99 101.68	620 650	16-M24 16-M30	197	158.75	4-20.6	41.15	696	202
600	24	562	459	152	592.5	70.2 82	113.42 120.46	725 770	16-M27 16-M33	276	215.9	4-22.2	50.65	821	270

注：DN50(2")～600(24")“LT”型蝶閥分別適用于PN1.0/PN1.6MPa二種壓力級，表中每格有兩個尺寸的分別表示PN1.0/PN1.6MPa二種壓力級連接尺寸。與閥門連
接的管法蘭連接尺寸參照法蘭連接尺寸表(圖一)。蝶閥上法蘭可通用于手動、蝸輪蝸桿傳動、電動、氣動等。
“LT”型蝶閥的結構、性能、零件的材質與“A”型均相同，區別在于“A”型可通過雙頭螺柱(或加長六角螺栓)對夾連接在兩管法蘭之間(即對夾式)�！癓T”型除
通過兩面三刀組普通六角螺栓連接在兩管路之間外，還可以安裝在管端(即單夾式)作為排空閥使用，但需在訂貨合同中注明管端使用。

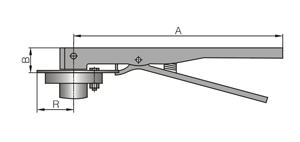

手柄傳動裝置外形尺寸及重量

適用蝶閥 口徑 (mm)	尺寸 (am)			重量 (kg)
	A	B	R
50-100	266.7	32	51	0.5
125-150	345	32	51	0.8
200-300	353	45	76.5	1.3

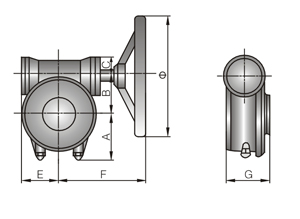

蝸輪蝸桿傳動裝置外形尺寸及重量

型號	適用蝶閥 口徑	尺寸 (mm)						重量 (kg)
		A	B	C	E	F	G
3D-15	50-150	64	48	31	59	121	73	6
3D-50	200-250	80	70	39	78	163	89	8.5
3D-120	300-350	98	95	44	98	193	98	18

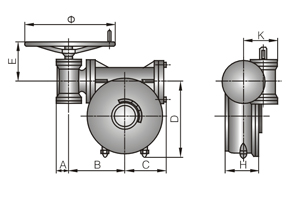

蝸輪蝸桿二級傳動裝置外形尺寸及重量

型號	適用蝶口徑am)	尺寸 (am)								重量 (kg)
		A	B	C	D	E	Φ	H	K
3D-30/250	400-450	57	178	121	220	174	300	125	112	30
3D-30/400	500-600	57	221	142	274	174	300	145	112	72
3D-60/800	700-800	67	244	183	351	165	400	157	143	133

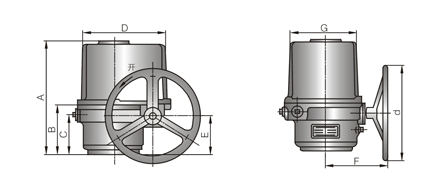

DN50-350蝶閥電動裝置外形尺寸及重量

型號	適用蝶閥 口徑	最大輸出轉矩 (N.m)	輸出轉速 (r/min)	電機功率 (kw)	90°啟閉 時間	尺寸 (am)								重量 (kg)
						A	B	C	D	E	F	G	d
LQ5-1	50-80	50	1	O.016	15	258	109	76	162	80	125	187	185	15
LQl0-1	100	100	1	0.025	15	258	109	76	162	80	125	187	185	15
LQ20-1	125-150	200	1	0.06	15	258	109	76	162	80	125	187	185	15
LQ40-1	200	400	1	0.09	15	325	163	110	235	100	165	205	280	35
LQ80-1	250-300	800	1	0.18	15	325	163	110	235	100	165	205	280	35

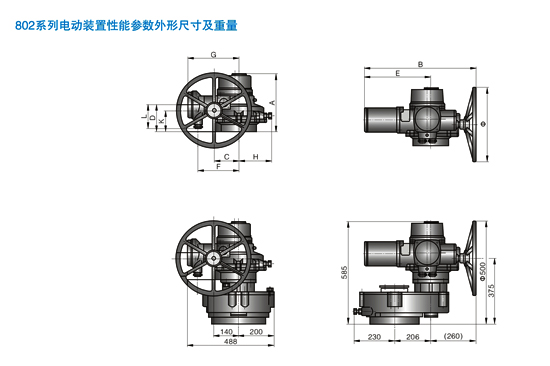

型號 適用蝶閥 口徑 最大輸出 轉矩(N.m) 輸出轉速 (r/min) 電機 功率 90°啟閉 時間 尺寸 (mm) 重量 (kg) A B C D E F G d LQ5-1 50(2")-0(3") 50 1 16 15 258 143 68 162 80 125 187 185 17 LQ10-1 100(4") 100 1 25 15 258 143 68 162 80 125 187 185 17 LQ20-1 125(5")-150(6") 200 1 60 15 258 143 68 162 80 125 187 185 17 LQ40-1 200(8") 400 1 90 15 325 171 100 235 100 165 205 280 35 LQ80-1 250(10")-300(12") 800 1 180 15 325 171 100 235 100 165 205 280 35 型號 適用蝶閥規格 mm(inch) 最大輸出 轉矩(N.m) 輸出轉速 (r/min) 電機功率 (kw) 90°啟閉 時間 尺寸 (mm) 重量 (kg) PN1.0 PN1.6 A B C D E F G H L K Φ 802.10-1 50(2")-100(4") 50(2")-100(4") 100 1 125 15 250 420 79 82 253 156 213 110 132 62 220 22 802.20-1 125(5")-150(6") 125(5")-150(6") 200 1 45 15 250 420 79 82 253 156 213 110 132 62 220 22 802.60-1 200(8")-300(12") 200(8")-250(10") 600 1 180 15 287 552 110 101 330 196 254 156 134 86 360 42 802.150-0.5 350(14")-450(18") 300(12")-350(14") 1500 0.5 370 30 287 552 110 101 330 196 254 156 134 86 360 42 802.250-1 500(20") 400(16")-450(18") 2500 1 750 15 330 625 140 152 365 230 288 185 134 120 500 90 802.500-0.5 600(24") 500(20")-600(24") 5000 0.5 750 30 330 625 140 152 365 230 288 185 134 120 500 90 802.1000-0.2 700(28")-800(32") 700(28")-800(32") 10000 0.2 1100 75 具體尺寸請看 802.1000-0.2外形圖 注:802系列電動裝置可用于戶外,并有防爆型,控制器型號為BFA。

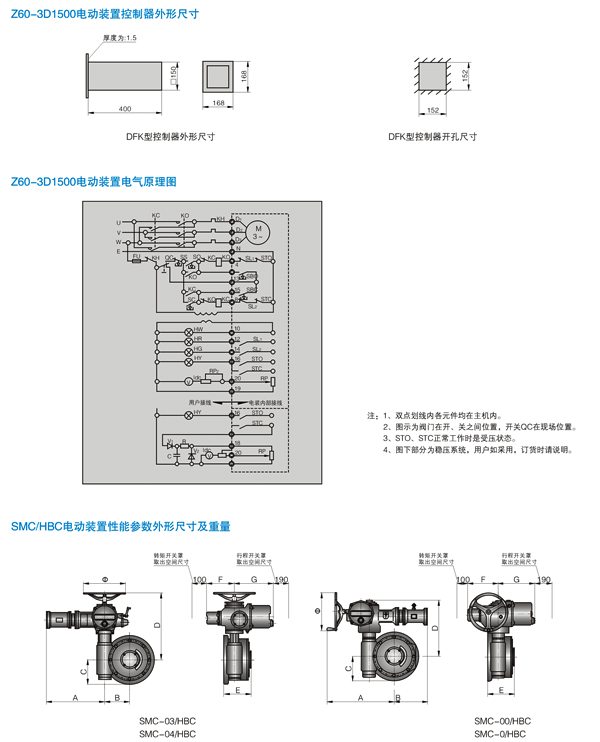

型號 最大輸出 轉矩(N.m) 輸出轉速 (r/min) 電機功率 (kw) 90°旋轉 時間 尺寸 (mm) 量 (kg) PN1.0MPa PN1.6MPa A B C D E F G φ H* SMC-4/H0BC 200(8")-250(10") 200(8")-250(10") 580 0.5 300 30 243 64 121 422 160 185 328 508 90 74 SMC-03/H1BC 300(12")-450(16") 300(12")-450(16") 1760 0.5 600 30 470 89 145 491 188 202 369 508 35 120 SMC-04/H2BC 500(20")-600(24") 500(20") 2990 0.5 600 30 470 108 172 504 202 202 369 508 45 140 SMC-00/H3BC 700(28")-800(32") 600(24") 7650 0.5 1100 30 552 408 203 497 230 251 364 305 45 220 SMC-0/H4BC 900(36")-1000(40") 700(28")-800(32") 17300 0.4 1500 37.5 607 373 238 568 262 273 369 305 45 300 注：SMC/HBC電動裝置可用于戶外，并有防爆型，控制器型號為LFK型。*H：SMC/HBC電動裝置與對夾式蝶閥連接用接盤高度。
